如何对一个比较复杂的RTL进行验证？怎么一步一步搭建其验证环境？下面，我们以一个例子来做简单的说明。

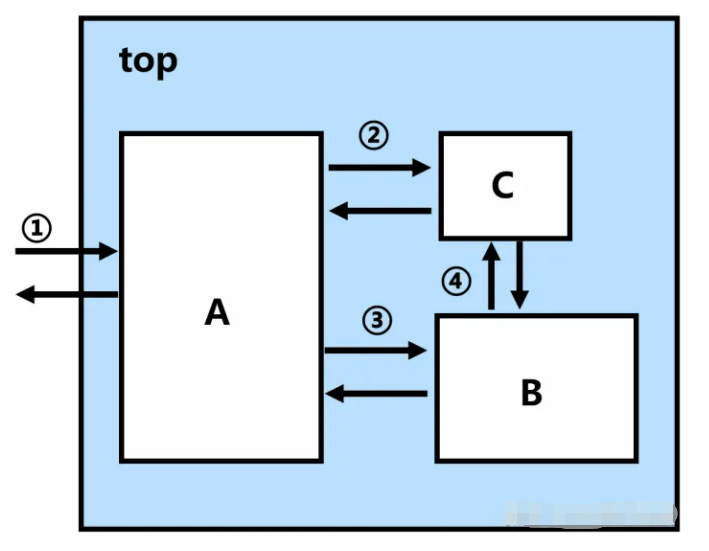

top模块中包含子模块A、B和C，包括4个interface，分别是①②③④。
我们的目标，即完成对top模块作为RTL的验证工作。但为了保证项目的进度，在设计人员的RTL还没有ready的时候，我们的工作就已经开始。
可以看到这里的interface①②③其实都属于模块A的interface，但是为了后期管理方便和避免重复工作，我们至少会把interface按照与其他模块的接口进行划分，比如这里就将模块A的interface划分成了①②③。
简单小结下此时我们面临的情况：
（1）RTL还没有ready，即此时还没有RTL，可能需要我们去写一个能够driver interface的RTL model。
（2）该RTL（这里的top模块）包含多个子模块，以及内部有多个interface，包括①②③④。
（3）该RTL对外的interface只有一个即①，但我们根据其内部的子模块，将其涉及到的interface进行了划分，而不是揉到一个interface里，这样做的好处前面已经说了。
如果让你开始搭建验证环境，你该如何入手？
首先分析该RTL的interface功能连接和依赖关系，整个RTL的req激励都是来自于interface①的输入端，由interface①的输入引出一连串的interface②③④上的时序功能交互。假如经过分析后（具体项目具体分析），发现模块B是其中依赖关系相对较弱的地方，即interface③和④相对独立，因此我们应该先从模块B入手。
第一步
将interface③和④各自封装成两个agent，这至少包括以下工作：
编写interface
编写transaction
编写driver
编写monitor
编写sequencer
编写agent_config
封装agent
编写package
以上代码仔细分析，有很多内容其实可以是通过脚本来完成的，你可以手写，当然为了效率建议使用脚本来根据你的配置文件来自动产生，那么你的工作可能就只剩下：
对产生出来的driver的修改，加入驱动逻辑，将transaction驱动到interface
对产生出来的monitor的修改，加入monitor，与上面相反，将interface封装成transaction
如果脚本写的比较好的话，理论上可以大大减少你的重复性工作。
第二步
重用上一步建立好的两个agent，另外你至少还需要完成以下工作：
编写env，对上一步编写好的两个agent进行配置、例化和连接
编写virtual_sequence，完成对上一步两个不同interface的sequence驱动（可选）
编写reference_model和RTL_model
编写scoreboard
编写env_config，注意此时两个agent都应配置成active的模式
编写test，启动sequence
编写package

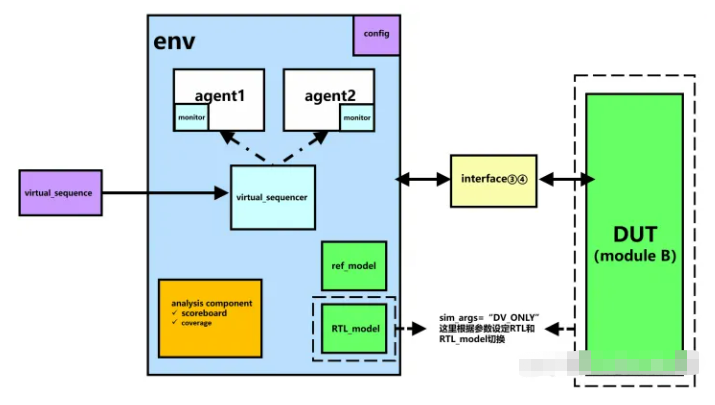

注意这里的重点是编写reference_model和RTL_model。由于当前还没有RTL，又要确保env环境能够先跑起来，那么你需要这样来搭建你的环境：
reference_model和RTL_model建议分两个class来写，区别在于ref_model不用将结果驱动到interface，而RTL_model则需要，其中很多代码是重复的，写完一个之后，写另一个应该会很快。
可以通过传递仿真参数来切换是带RTL还是RTL_model来仿真。
写一些简单的sequence来做env的初步调试。注意这里不使用virtual_sequence也是可以的，直接在test里启动对应agent的sequence即可。
第三步
接下来，我们来写模块B的env。
首先还是，类似第一步的过程，将interface②封装成agent，具体步骤不再赘述。
第四步
重用第二步建立好的env以及第三步建立好的agent，另外你至少还需要完成以下工作：
类似第二步的过程，只不过这一步编写的env将对第二步建立好的env以及第三步建立好的agent进行配置、例化和连接，其他不再赘述
注意将interface④对应的agent配置成passive模式，因为这里不需要将激励驱动到interface④上，将interface②和③对应的agent配置成active模式
这一步的reference_model和RTL_model只需要写module C的对应部分就可以了
第五步
类似上面重用的过程。
将interface①封装成agent，并将其配置成active模式，并且将其余的interface都配置成passive模式。
类似的，这一步编写的env将对上一步建立好的env以及interface①封装的agent进行配置、例化和连接，其他不再赘述。
另外这里不再需要使用virtual sequence。
这一步的reference_model和RTL_model只需要写module A的对应部分就可以了。
通过以上的步骤，我们就像搭积木似的，一层层搭建起来了一个完整的可重用的验证环境。
接下来，我们就需要来思考验证计划里需要包含对RTL哪些特性的验证，以及如何去实现。
实现方式有很多，基于覆盖率、基于断言、基于随机约束以及编写定向test case等，根据需要综合采用这些验证方法工具。但前提是有一份完整详细的验证计划。
一般会包括以下两大块：
常见case的验证
边界case的验证
