量化paper读书笔记（一）——DeepLOB深度学习订单簿

    本栏目主要目的是寻找最新发布或经典的量化文献，一方面督促自己去研究消化，另一方面分享自己在研读过程中的心得和理解，无论是方法论层面还是代码层面。欢迎各位踊跃提出自己的看法和建议，共同进步！

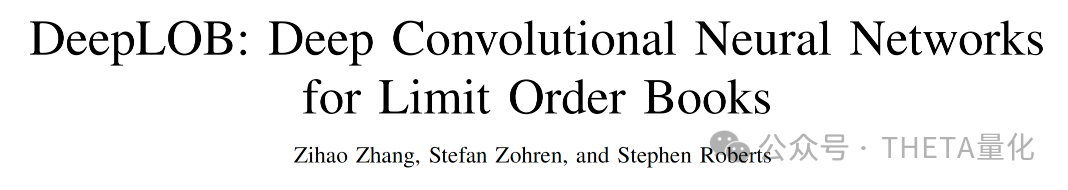

    这次是阅读的订单簿经典论文《DeepLOB: Deep Convolutional Neural Networks for Limit Order Books》，本文主要运用CNN+LSTM对限价订单簿(LOB)的变化进行预测，我从中收获良多的一方面是作者对于数据处理过程中打标签的方式，另一方面是CNN模型的设计。本文的代码地址：https://github.com/zcakhaa/DeepLOB-Deep-Convolutional-Neural-Networks-for-Limit-Order-Books

本文的创新点如下：

1. 提出了新颖的深度学习模型：提出结合了卷积滤波器+LSTM模块的深度学习模型，在捕捉LOB（限价订单簿）的空间结构和时序依赖关系上优于其他算法，该模型在各种工具的样本外预测准确性方面表现出了显著的稳定性。

2. 通用特征提取：上述DeepLOB模型能够泛化到未参与训练的数据集，展示出提取通用/普适特征的能力。

    下文的顺序为数据获取–>数据处理–>数据输入(代码)–>模型。 首先是数据获取。数据集从LSE获取的1年时间，5只股票LOB数据，交易时间控制在8:30到16:00之间(仅考虑正常交易的行为)。LOB数据包含两个维度即价格和成交量，而每个维度包含双边(ask、bid)、10档，因此每组LOB数据包含的特征数量为2*10*2一共40个特征。最终在作者公开的代码和数据集中能发现原始dec_train训练数据是有149个特征+label维度，这是因为作者参考了自己上一篇论文《Modelling highfrequency limit order book dynamics with Support Vector Machines》构建了其他特征，但是在本文后面的模型部分实际使用的也只是上面提到的最原始40个特征。6个月为训练集，3个月为验证集，3个月为测试集，中间不重叠。

    下面是数据处理部分，包括标准化和打label。标准化部分作者使用前5天的数据进行Z_score，比较重要的是下面标签的构建。众所周知label的构建对于模型非常重要，在金融领域应当是按照交易思路进行构建，也就是模型label的设计与实盘交易的逻辑链条应该是顺畅的。例如对于盘中多次调仓的策略，流动性的影响应该被着重考虑，则应该使用vwap来构建label；对于收盘区间调仓的策略，则应当使用原始收盘价进行构建；对于日内的高频策略非常重要的一点是标的的交易量，这不仅会影响到策略容量(滑点)而且如果标的交易量极小，在几个tick之间买1、卖1没有任何变动，这样如果使用常见的mid_price构建label让模型学习是没有意义的，模型会失去泛化能力。

    在本文中作者使用了两种构建label的方式，本文间接否定了直接使用mid_price算pct_change的方式，因为金融数据较低的信噪比。而是去构建当前t时刻之前k个时间步的mid_price均值m-，与k个时间步之后的mid_price均值m+；用这种方法去计算收益率l，此处分成两种方式，第一种是根据m+与mid_price算pct_change，第二种是根据m+、m-计算pct_change。最后本文对上述两种收益率l做了离散化处理，即根据一个固定阈值a将收益率l区分为上涨、下跌、震荡的三分类。

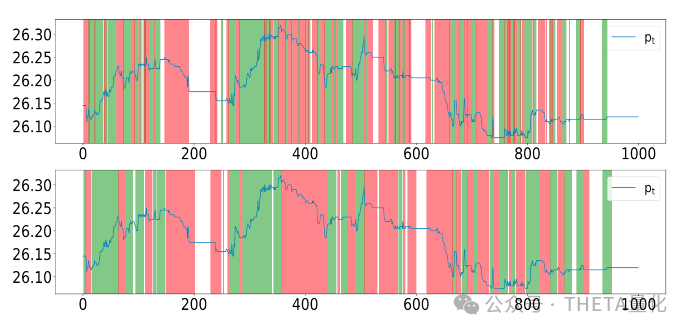

    下图展示了一段时间的打标签结果，上下两张图分别对应两种计算pct_change方法，x轴为一段时间k，两张图的固定阈值相同；白色（无背景色）区域为震荡/静止（label为0），红色区域为下跌（label为-1），绿色区域为上涨（label为1）。

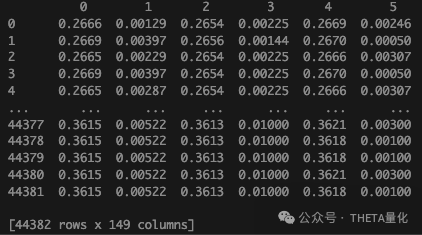

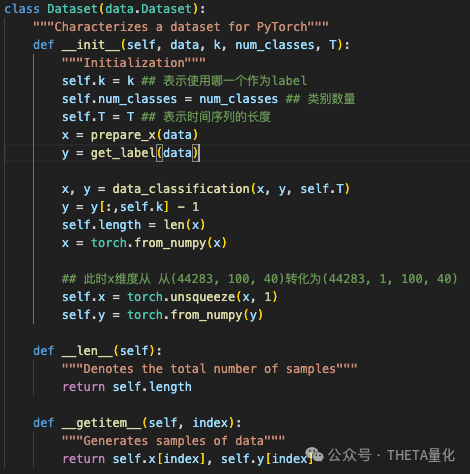

    接下来是代码层面的数据构建部分。代码中可以看到有train_loader、val_loader、test_loader3个基于torch的数据集，每一个的构建流程基本上一样，所以这里仅以train_loader为例。初始的dec_train维度为(149，44382)，其前40行即为x对应特征部分，后5行即为y对应标签。这里作者自定义了继承自torch的Dataset类，属于深度学习模型构建数据集的标准流程，init处理完x、y后定义两个回调函数，__len__获取数据集长度和__getitem__用来迭代训练。

    在这个Dataset类中作者按照模型设定来进一步划分x、y。首先对y，由于上一步划分的x，y长度相同，即特征与label为同一时间的，但模型是预测未来N个时间步的label，因此对y滑动99位作为dataY。对x，上一步得到的x维度为(44382，40)，模型训练时为滑动窗口训练(这样也比较符合实盘)，每批次训练的大小为(100，40)，前者为100个时间步长，后者为特征数量；原时间步为44382，为构建滑动训练应从(100-1)即99位开始添加，即最终dataX维度为（44382-99，100，40）——>（44283，100，40）。接下来就是将上面的到的dataX、dataY转换成pytorch的格式，最终y形状为(44283，1)，x形状为(44283，1，100，40)。对于训练集在传入torch中时shuffle参数设置为true即每个epoch打乱训练数据顺序。

    下面是模型构建部分。这里以代码中的具体参数为准(论文和代码中有些数值有出入)，同时我会在每一步都列出现在数据的维度。由于实际训练考虑batch，为了方便表征后文默认batch为1。

    首先明确模型input是(1，1，100，40)，分别是batch_size，通道数，时序长度，特征长度。

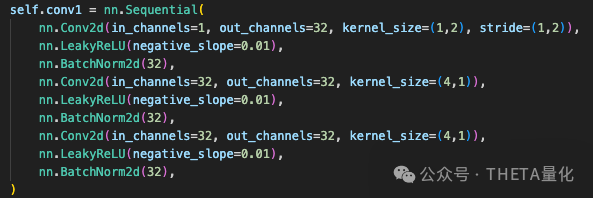

    1. input接入convolution layer卷积层，这部分有三层。第一层，第一个卷积核kernel的size为1*2、stride也是1*2，这里设置的非常巧妙，因为100*40的input每一行都是一个price接一个volume，这样卷积的权重同时考虑了价格和交易量且从1～10档的数据权重是相同的，也就是w1同时用在price1～10档，w2同时用在volume1～10档，此时input维度(1，32，100，20)，32为通道数量；第二个卷积核的size和stride均为4*1，这相当于从时序角度提取特征，此时input维度(1，32，94，20)，因为卷了两次所以时序维度是100-4+1-4+1。下图为第一层代码：

    可以从代码中看到每卷积一次后都要接入batch_normal进行批次标准化，这是因为在神经网络训练中靠后面层的输入会因为前面层的权重W、偏置bias的更新而持续改变，后层不停适应输入的分布变化会造成训练困难；batch_normal正是为了解决上述问题，其将激活函数的输入值进行标准化然后再次平移和缩放。总结一下第一层，这一层可以看做在时序、截面维度进行特征提取，且由于共享的权重w让整个逻辑链条是顺畅的，唯一的不足是这一层仅考虑level之间的关联，即第一档量价关系的考虑不涉及第2～10档。

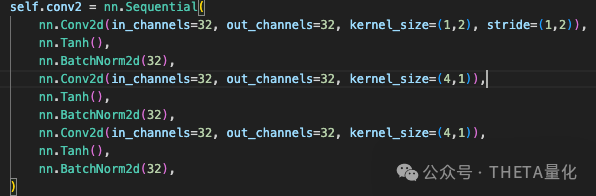

    第二层弥补了第一层的不足，其参数设置与第一层并无二致，顺着第一层的逻辑，input维度变化如下(1，32，94，20)——>(1，32，94，10)——>(1，32，88，10)；最后的10相当于整合了每个level价格、成交量的信息最终变成10档的特征。下图为第二层代码：

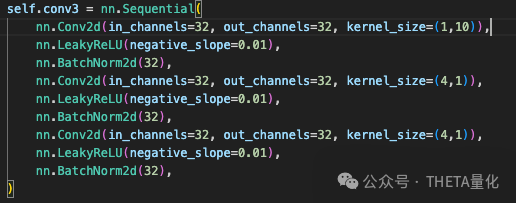

    接下来是第三层进行收尾。上一步的(1，32，88，10)维度首先接入1*10的滤波核即整合10档的信息变成(1，32，88，10)，接着是两个4*1的核再次进行时序上卷积，最后input维度变成(1，32，82，1)。下图为第三层代码：

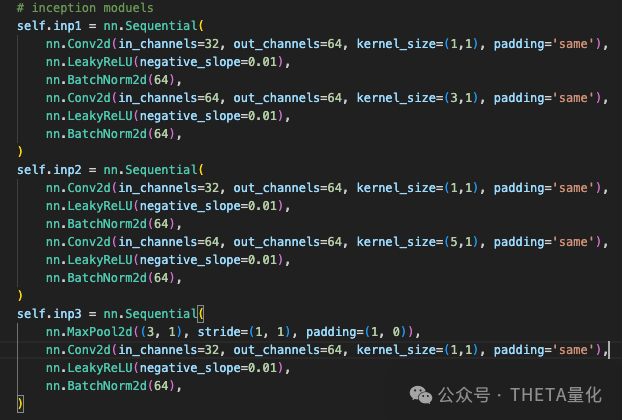

    2. 接下来是inception模块。同样是三个分支进行不同的操作，与卷积层不同的是inception是进行3个并行的操作后进行拼接，同时每一个分支都进行了padding，因此输入与输出的维度相同。第一个分支为1*1加3*1的kernel，由于此处通道数变成64，最终input为(1，64，88，10)。第二个分支为1*1加5*1的kernel，可以看到这两个分支最终都是对时序维度做进一步的特征提取。第三层先进入3*1的maxpooling层，即在时序维度进行重要性的提取，再使用1*1的kernel。最终每个inception分支得到的维度都是(1，64，82，1)

    3. 最后接入lstm后再接入全连接层得到output。lstm的设置为(input_size=192, hidden_size=64, num_layers=1)，此处input_size为192是因为上一步inception的3个分支每个都是64个通道数，在该维度进行拼接得到64*3=192
