为了增强指标的可视化呈现，我们常常使用绘图函数和线形描述符对指标的输出进行修饰，让指标线的显示能够符合需求。

技术指标的基本特征：

技术指标就是在技术分析界面中见到的指标，输出数据通常被绘制成线条、柱状体等图形。

写好一个指标后，如果不加任何修饰，那么指标线默认为连接每个数据之间的直线段。

举个简单的例子，写如下公式：

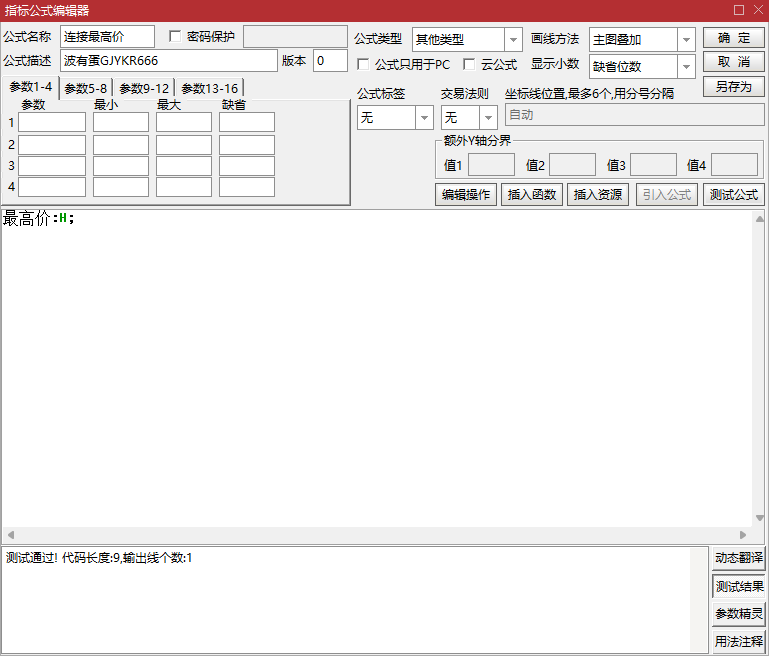

例1：连接最高价

源码说明：

最高价:H；

输出当前周期的最高价。

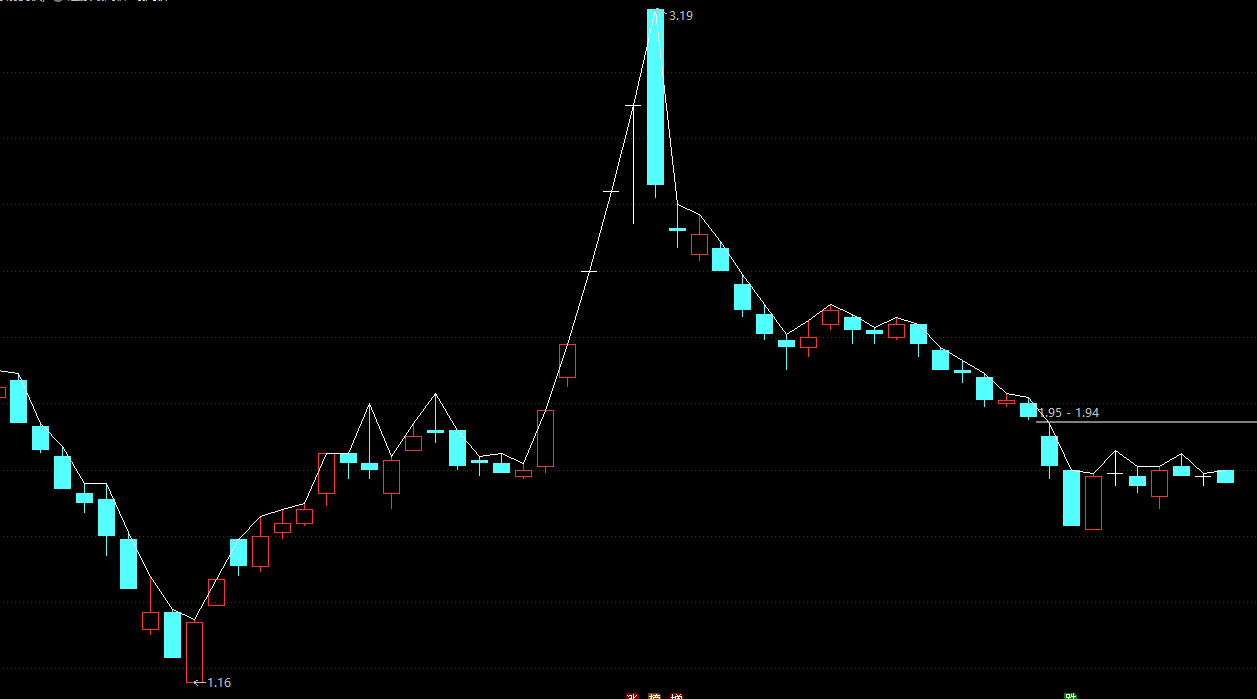

运行指标例1效果如图所示：

最高价之间用折线连接

指标例1没有添加任何修饰，所以输出的效果就是每根K线的最高价之间简单连接在一起。

在输出语句末尾，添加线形描述符，即可对指标输出线进行相应的修饰。同一行输出语句可以添加不同类的描述符，比如同时描述颜色和粗细等。

接下来，稍作修改：

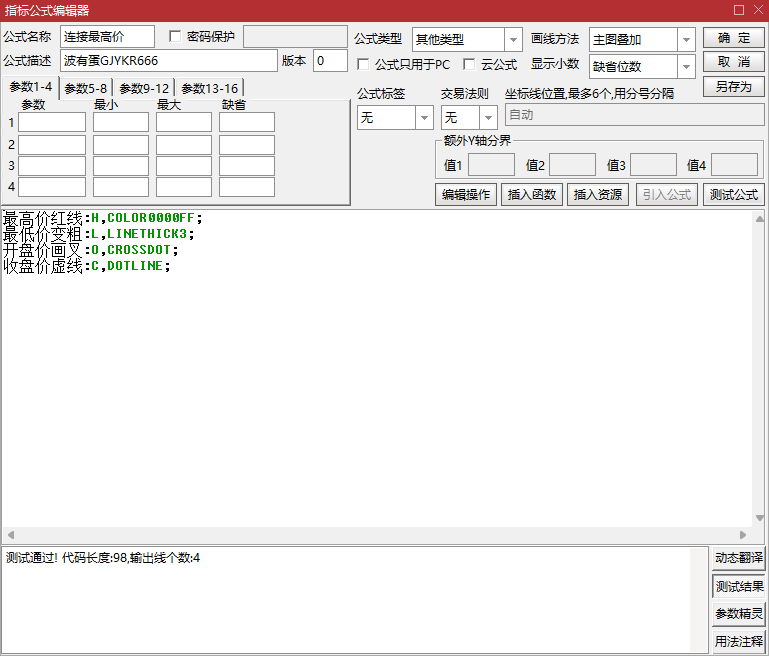

例2：加上线形描述符

源码说明：

最高价红线:H,COLOR0000FF;

输出最高价，并且画成红色。

最低价变粗:L,LINETHICK3;

输出最低价，并且加粗。

开盘价画叉:O,CROSSDOT;

输出开盘价，并且不连接，仅在开盘价的位置画叉。

收盘价虚线:C,DOTLINE;

输出收盘价，并且画成虚线。

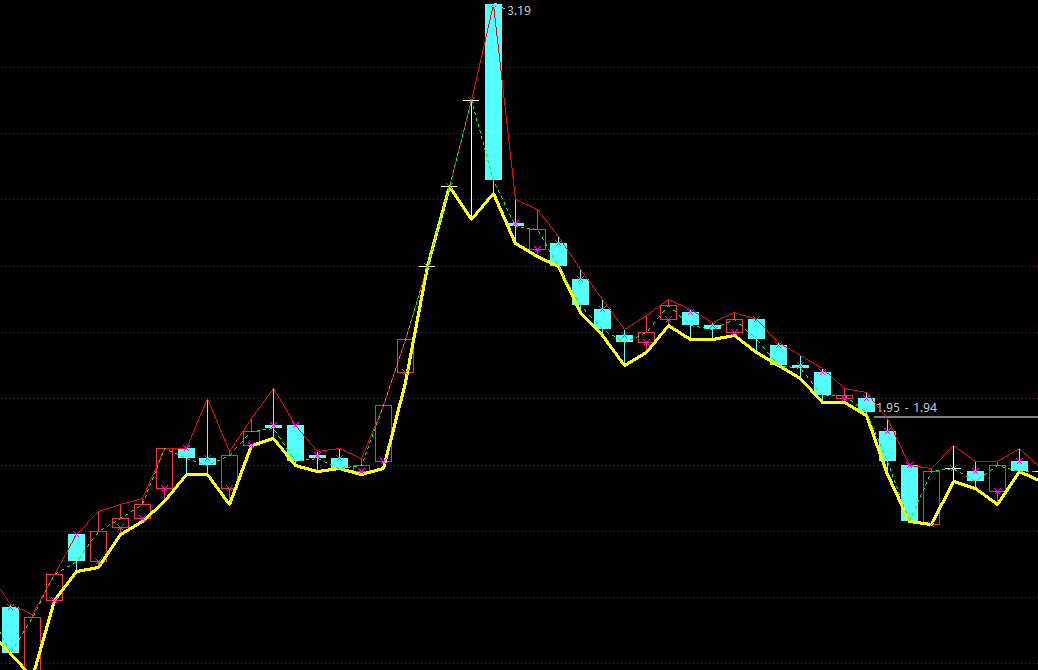

启动指标例2效果如图所示：

加上线形描述符

可以看到，同样是简单的输出基础行情数据，而添加线形描述符后，虽然数据的结果一致，但是显示的图形、线条却有了明显的区别。

线形描述符的作用就是对画好的指标线进行进一步的修饰，让指标的显示更符合我们的需求。

绘图函数

绘图函数的作用就是将指标线画成不同的类型，如柱体、带状线、折线、曲线等图形。

下面就用一个简单的例子来说明。比如我想用指标把阴线画成绿色（当然系统设置可以直接改K线的颜色，这里只是举例介绍方法），就可以用绘制柱体的STICKLINE函数。

函数：STICKLINE
功能：绘制柱体。
格式：STICKLINE(COND,PRICE1,PRICE2,WIDTH,EMPTY)
用法：当COND条件满足时，在PRICE1和PRICE2位置之间画柱状线，宽度为WIDTH(4为标准间距)，EMPTY为0画实心柱，-1画虚线空心柱，1画实线空心柱，2从中间向上下画实线柱(满占，PRICE1无用)，3从中间向上下画实线柱(半满占，PRICE1无用)。
例：STICKLINE(CLOSE>OPEN,CLOSE,OPEN,0.8,1)表示画K线中阳线的空心柱体部分。

简单来说，STICKLINE函数的效果就是满足规定条件时，在指定的两个价格之间画柱体，柱体的形态，如宽度、颜色、虚实等可以自行规定。

K线由实体和影线构成，不难发现，实体是柱体，影线也可以由宽度为0的柱体表示。因此，一根K线可以由两个STICKLINE函数绘制出来。

绘制阴线实体：收盘价小于开盘价时画实心柱体，顶点为开盘价，底点为收盘价，宽度3。

绘制阴线影线：收盘价小于开盘价时画实心柱体，顶点为最高价，底点为最低价，宽度0。

据此思路写出公式：

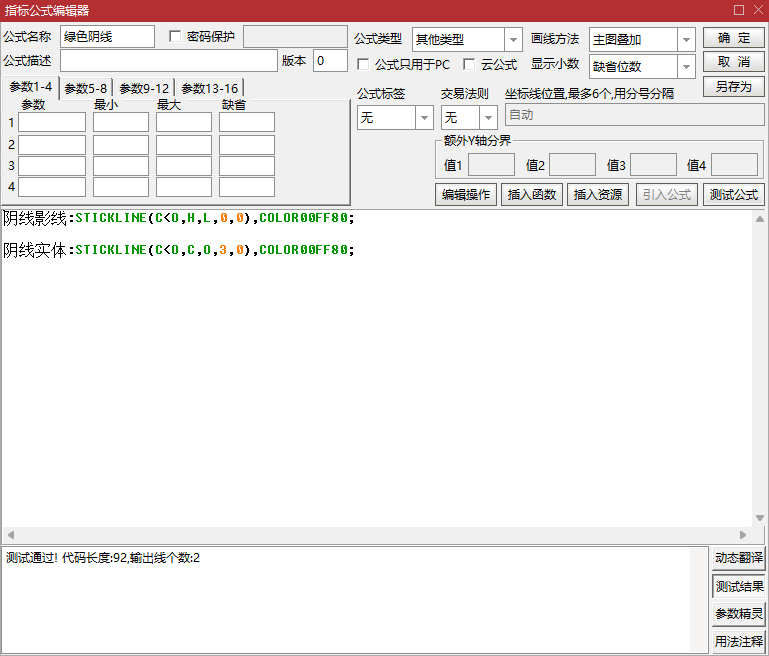

例3：画绿色阴线

源码说明：

阴线影线:STICKLINE(C<O,H,L,0,0),COLOR00FF80;

收盘价小于开盘价时画实心柱体，顶点为最高价，底点为最低价，宽度0，画绿色。

阴线实体:STICKLINE(C<O,C,O,3,0),COLOR00FF80;

收盘价小于开盘价时画实心柱体，顶点为开盘价，底点为收盘价，宽度3，画绿色。

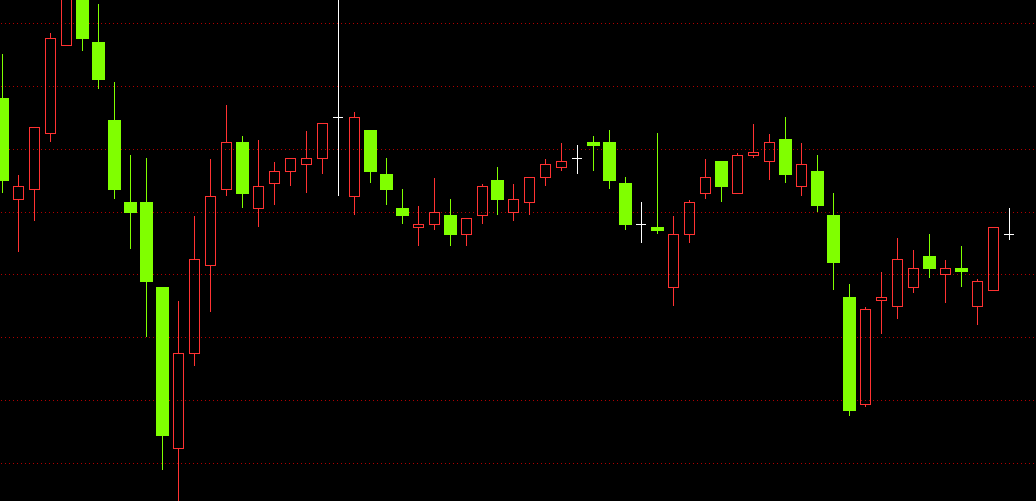

启用效果如下：

阴线画成绿色

通达信语句的计算结果会依次输出，即先显示前面的语句，再显示后面的语句。

当两条语句的输出有重叠时，后面的语句就会覆盖在前面的语句上面。

因此，使用STICKLINE绘制K线时需注意语句的顺序，一定要把绘制影线的语句放在绘制实体的语句前面，否则K线实体中间就会穿出一根线条，很不美观。

在画多根指标线时，要合理调整语句顺序，得到我们想要的结果。
